在2016年的reInvent，AWS正式推出了IPv6的支持，但是直到2021年reInvent前，整整5年的时间，AWS都一直在打造一个IPv4/v6双栈的网络环境，例如ALB/NLB/S3的双栈支持等。就笔者自2018年起在美国的经验来看，移动运营商的IPv6支持已经相当成熟了。

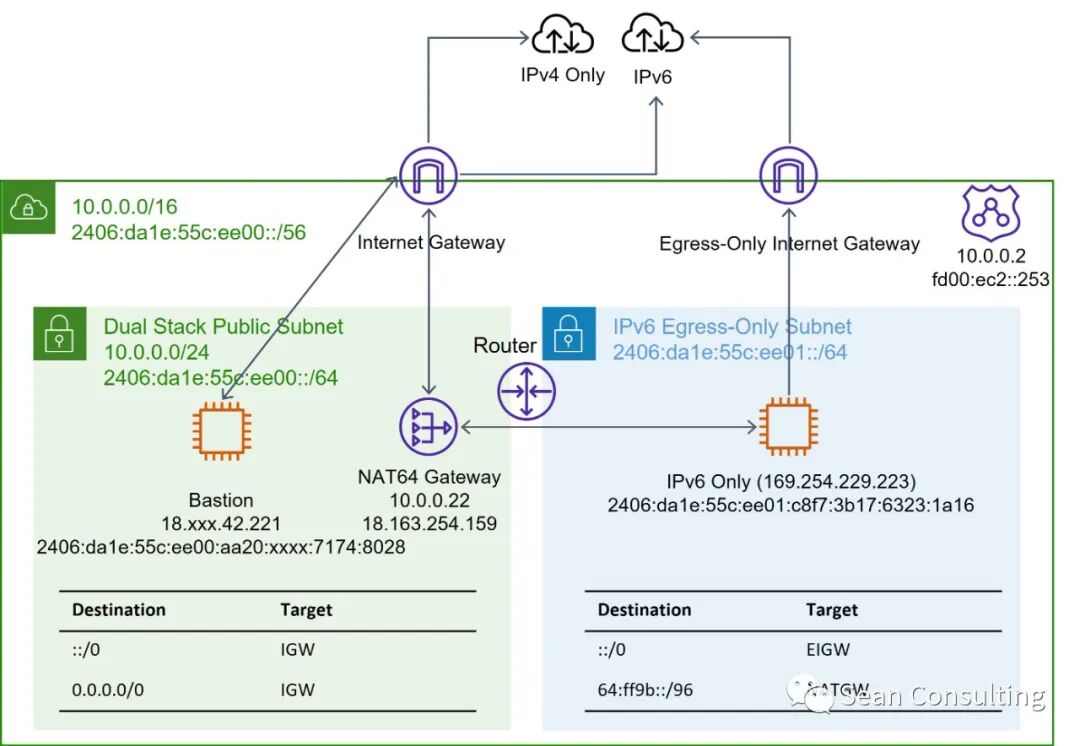

也正是随着IPv6的大规模应用，AWS虽迟但到，在2021年reInvent前夕（11月23日），先是上线了IPv6 Only子网，允许你创建一个只有IPv6的子网（并在其中启动EC2），同日也上线了ALB和NLB的IPv6目标组支持。紧接着次日就上线了NAT64和DNS64，这两个服务是非常重要的，它使得IPv6 Only网络可以通过NAT网关访问IPv4 Only的服务。IPv6 Only上线不是毫无征兆的，时间拉回到2021年8月25日，Instance Metadata Service，Amazon Time Sync Service以及Amazon VPC DNS Server这几个服务的IPv6端点上线，这其实就是为了EC2达成IPv6 Only扫清最后一波的障碍。本文会按照以下的拓扑创建一个简单的VPC环境，这包含一个开启了IPv6的VPC，一个双栈的公有子网，一个IPv6仅出口私有子网，同时会在公有子网中创建一个NAT网关用于DNS64服务。
本文所有资源都在ap-east-1 (HKG)区域创建。
一、创建VPC、子网、互联网网关（IGW）、仅出口网关（EIGW）、NAT网关以及路由表
1. 创建VPC
aws ec2 create-vpc --cidr-block 10.0.0.0/16 --amazon-provided-ipv6-cidr-block记录返回的id，返回结果中表明IPv6地址块正在分配，这时我们可以describe一下
aws ec2 describe-vpcs --vpc-id vpc-0228200a8c51f2f75便可以拿到我们已分配的IPv6地址块，"2406:da1e:55c:ee00::/56"
2. 创建子网
2.1 创建双栈的子网
aws ec2 create-subnet --vpc-id vpc-0228200a8c51f2f75 --cidr-block 10.0.0.0/24 --ipv6-cidr-block 2406:da1e:55c:ee00::/642.2 创建IPv6 Only子网
aws ec2 create-subnet --vpc-id vpc-0228200a8c51f2f75 --ipv6-cidr-block 2406:da1e:55c:ee01::/64 --ipv6-native我们可以看出来这两者的区别，如果不含ipv6-native参数，则必须包含—cidr-block来指定IPv6地址块。
3. 配置双栈子网为公有子网 3.1 创建互联网网关，这一步是为了将双栈子网配置为公有子网的前置工作
aws ec2 create-internet-gateway3.2 将VPC与网关关联，这一步不会有返回
aws ec2 attach-internet-gateway --vpc-id vpc-0228200a8c51f2f75 --internet-gateway-id igw-0830a75ac7836b8853.3 进一步创建公有子网的路由表，注意记录路由表的id
aws ec2 create-route-table --vpc-id vpc-0228200a8c51f2f753.4 由于这个公有子网是双栈的，所以我们需要在路由表中创建两条路由
aws ec2 create-route --route-table-id rtb-03e17b7efdde4b8c2 --destination-cidr-block 0.0.0.0/0 --gateway-id igw-0830a75ac7836b885
aws ec2 create-route --route-table-id rtb-03e17b7efdde4b8c2 --destination-ipv6-cidr-block ::/0 --gateway-id igw-0830a75ac7836b8853.5 我们将双栈子网与该路由表关联，这样该子网便配置为公有子网了。
aws ec2 associate-route-table --subnet-id subnet-0c778dcea7d948e01 --route-table-id rtb-03e17b7efdde4b8c24. 创建NAT网关，以用于之后NAT64的配置。
4.1 首先需要创建一个IPv4 EIP
aws ec2 allocate-address4.2 然后创建NAT网关
aws ec2 create-nat-gateway --allocation-id eipalloc-04558a754d4a94b77 --subnet-id subnet-0c778dcea7d948e014.3 NAT网关的创建需要一定的时间，我们可以用describe来确认
aws ec2 describe-nat-gateways --nat-gateway-ids nat-07acd181fb99591175 配置IPv6 Only子网为仅出口私有子网
5.1 创建仅出口网关
aws ec2 create-egress-only-internet-gateway --vpc-id vpc-0228200a8c51f2f755.2 创建路由表（但是目前我们还不能创建IPv6 Only的路由表）
aws ec2 create-route-table --vpc-id vpc-0228200a8c51f2f755.3 在路由表中创建路由，将IPv6流量路由到仅出口网关
aws ec2 create-route --route-table-id rtb-01c06b0d23482d25c --destination-ipv6-cidr-block ::/0 --egress-only-internet-gateway-id eigw-00f2192f26d1734655.4 最后将IPv6 Only子网和该路由表关联
aws ec2 associate-route-table --subnet-id subnet-01f2091f8d394166c --route-table-id rtb-01c06b0d23482d25c6. 添加NAT64路由
该IPv6 Only子网就成功配置了IPv6仅出口私有子网，为了之后使用NAT64访问IPv4 Only资源，我们需要进一步添加路由到该路由表中。
aws ec2 create-route --route-table-id rtb-01c06b0d23482d25c --destination-ipv6-cidr-block 64:ff9b::/96 --nat-gateway-id nat-07acd181fb99591177. 对公有子网进行配置接下来我们对子网做配置，对于公有子网，我们打开自动分配IPv6、公有IPv4地址，并且打开资源名称
aws ec2 modify-subnet-attribute --subnet-id subnet-0c778dcea7d948e01 --assign-ipv6-address-on-creation
aws ec2 modify-subnet-attribute --subnet-id subnet-0c778dcea7d948e01 --map-public-ip-on-launch
aws ec2 modify-subnet-attribute --subnet-id subnet-0c778dcea7d948e01 --private-dns-hostname-type-on-launch resource-name
aws ec2 modify-subnet-attribute --subnet-id subnet-0c778dcea7d948e01 --enable-resource-name-dns-a-record-on-launch
aws ec2 modify-subnet-attribute --subnet-id subnet-0c778dcea7d948e01 --enable-resource-name-dns-aaaa-record-on-launch8. 对于IPv6仅出口私有子网进行配置
我们打开DNS64
aws ec2 modify-subnet-attribute --subnet-id subnet-01f2091f8d394166c --enable-dns64至此网络部分就配置完成了。
二、创建实例并测试
下面这个部分，我们将在公有子网和IPv6仅出口私有子网中，启动两个实例。
1. 公有子网实例（双栈）
1.1 创建密钥对
aws ec2 create-key-pair --key-name IPv6Demo --query "KeyMaterial" --output text > IPv6Demo.pem1.2 创建安全组
aws ec2 create-security-group --group-name SSHAccess --description "Security group for SSH access" --vpc-id vpc-0228200a8c51f2f751.3 为它添加规则
aws ec2 authorize-security-group-ingress --group-id sg-03f4bc74bd9c97f62 --protocol tcp --port 22 --cidr 0.0.0.0/01.4 创建实例
aws ec2 run-instances --image-id ami-0f6b3e4242c6690f2 --count 1 --instance-type t4g.small --key-name IPv6Demo --security-group-ids sg-03f4bc74bd9c97f62 --subnet-id subnet-0c778dcea7d948e01实例创建需要时间，稍等片刻，我们describe一下，拿到它的IPv4地址（以及IPv6地址）
aws ec2 describe-instances --instance-id i-0850f347a6c453e111.5 尝试登录
ssh ec2-user@18.xxx.42.221 -i IPv6Demo.pem我们测试一下，
[ec2-user@i-0850f347a6c453e11 ~]$ ping -n ietf.org
PING ietf.org (50.223.129.194) 56(84) bytes of data.
64 bytes from 50.223.129.194: icmp_seq=1 ttl=38 time=157 ms
64 bytes from 50.223.129.194: icmp_seq=2 ttl=38 time=157 ms
64 bytes from 50.223.129.194: icmp_seq=3 ttl=38 time=157 ms
64 bytes from 50.223.129.194: icmp_seq=4 ttl=38 time=157 ms可以看到正常返回这时我们尝试一下ping6
[ec2-user@i-0850f347a6c453e11 ~]$ ping6 -n ietf.org
PING ietf.org(2001:559:c4c7::100) 56 data bytes
64 bytes from 2001:559:c4c7::100: icmp_seq=1 ttl=43 time=160 ms
64 bytes from 2001:559:c4c7::100: icmp_seq=2 ttl=43 time=160 ms
64 bytes from 2001:559:c4c7::100: icmp_seq=3 ttl=43 time=160 ms
64 bytes from 2001:559:c4c7::100: icmp_seq=4 ttl=43 time=160 ms可见ping6也是正常的
2. IPv6仅出口私有子网实例 (IPv6 Only)
2.1 创建安全组
aws ec2 create-security-group --group-name SSHAccessRestricted --description "Security group for SSH access from bastion" --vpc-id vpc-0228200a8c51f2f752.2 添加规则，为了简单起见，直接放行来自Bastion的所有流量
aws ec2 authorize-security-group-ingress --group-id sg-00b2064115792ce7e --protocol all --source-group sg-03f4bc74bd9c97f622.3 创建EC2
aws ec2 run-instances --image-id ami-0f6b3e4242c6690f2 --count 1 --instance-type t4g.small --key-name IPv6Demo --security-group-ids sg-00b2064115792ce7e --subnet-id subnet-01f2091f8d394166c同样可以稍等片刻后，使用describe拿到IPv6地址
aws ec2 describe-instances --instance-id i-012b271b4229728a8这时我们可以尝试先登录跳板机，然后用跳板机登录这台实例
ssh-add IPv6Demo.pem
ssh -A ec2-user@18.xxx.42.221
ssh ec2-user@2406:da1e:55c:ee01:c8f7:3b17:6323:1a16可以正常登录了
[ec2-user@i-0850f347a6c453e11 ~]$ ssh ec2-user@2406:da1e:55c:ee01:c8f7:3b17:6323:1a16
Last login: Thu Sep 15 15:43:01 2022 from 2406:da1e:55c:ee00:aa20:xxxx:7174:8028
__| __|_ )
_| ( / Amazon Linux 2 AMI
___|\___|___|
https://aws.amazon.com/amazon-linux-2/
3 package(s) needed for security, out of 10 available
Run "sudo yum update" to apply all updates.
[ec2-user@i-012b271b4229728a8 ~]$这时我们首先确认IPv6互联网是通的
[ec2-user@i-012b271b4229728a8 ~]$ ping6 -n ietf.org
PING ietf.org(2001:559:c4c7::100) 56 data bytes
64 bytes from 2001:559:c4c7::100: icmp_seq=1 ttl=43 time=161 ms
64 bytes from 2001:559:c4c7::100: icmp_seq=2 ttl=43 time=161 ms
64 bytes from 2001:559:c4c7::100: icmp_seq=3 ttl=43 time=161 ms
64 bytes from 2001:559:c4c7::100: icmp_seq=4 ttl=43 time=161 ms3. 测试由于目前金数据是IPv4 Only，正好可以用来模拟仅IPv6的EC2通过NAT64访问IPv4 Only互联网资源的情况。
3.1 我们确认解析
[ec2-user@i-012b271b4229728a8 ~]$ dig jinshuju.net AAAA
; <<>> DiG 9.11.4-P2-RedHat-9.11.4-26.P2.amzn2.5.2 <<>> jinshuju.net AAAA
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 15433
;; flags: qr rd ra; QUERY: 1, ANSWER: 3, AUTHORITY: 0, ADDITIONAL: 1
;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 4096
;; QUESTION SECTION:
;jinshuju.net. IN AAAA
;; ANSWER SECTION:
jinshuju.net. 300 IN AAAA 64:ff9b::3453:27fe
jinshuju.net. 300 IN AAAA 64:ff9b::3453:b9a5
jinshuju.net. 300 IN AAAA 64:ff9b::3453:c172
;; Query time: 150 msec
;; SERVER: fd00:ec2::253#53(fd00:ec2::253)
;; WHEN: Thu Sep 15 15:53:12 UTC 2022
;; MSG SIZE rcvd: 125可以看到，DNS64将无AAAA地址的A地址，转换为64:ff9b::/96的AAAA地址返回给客户端，这时我们curl一下
[ec2-user@i-012b271b4229728a8 ~]$ curl https://jinshuju.net/health-check -I
HTTP/2 200
date: Thu, 15 Sep 2022 15:54:48 GMT可以看到正常返回。
3.2 Amazon Time Sync Service
[ec2-user@i-012b271b4229728a8 ~]$ chronyc sources -v
.-- Source mode '^' = server, '=' = peer, '#' = local clock.
/ .- Source state '*' = current best, '+' = combined, '-' = not combined,
| / 'x' = may be in error, '~' = too variable, '?' = unusable.
|| .- xxxx [ yyyy ] +/- zzzz
|| Reachability register (octal) -. | xxxx = adjusted offset,
|| Log2(Polling interval) --. | | yyyy = measured offset,
|| \ | | zzzz = estimated error.
|| | | \
MS Name/IP address Stratum Poll Reach LastRx Last sample
===============================================================================
^* 169.254.169.123 3 4 377 9 +4315ns[+5194ns] +/- 379us
^- time.cloudflare.com 3 8 377 7 +3983us[+3983us] +/- 75ms
^- the.lonely.email 2 8 377 6 -100us[ -100us] +/- 29ms
^- time.cloudflare.com 3 8 377 6 +4079us[+4079us] +/- 76ms
^- ntp.xtom.com.hk 3 8 377 0 -90us[ -90us] +/- 3906us比较奇怪的是只有IPv4，遂打开/etc/chrony.conf，确认默认情况下该配置默认就是IPv4，更改为IPv6端点
server fd00:ec2::123 prefer iburst minpoll 4 maxpoll 4重启chronyd后得到想要的结果
[ec2-user@i-012b271b4229728a8 ~]$ sudo systemctl restart chronyd
[ec2-user@i-012b271b4229728a8 ~]$ chronyc sources -v
.-- Source mode '^' = server, '=' = peer, '#' = local clock.
/ .- Source state '*' = current best, '+' = combined, '-' = not combined,
| / 'x' = may be in error, '~' = too variable, '?' = unusable.
|| .- xxxx [ yyyy ] +/- zzzz
|| Reachability register (octal) -. | xxxx = adjusted offset,
|| Log2(Polling interval) --. | | yyyy = measured offset,
|| \ | | zzzz = estimated error.
|| | | \
MS Name/IP address Stratum Poll Reach LastRx Last sample
===============================================================================
^? fd00:ec2::123 3 4 3 2 -11us[ -11us] +/- 432us
^? 64:ff9b::dfff:b902 1 6 7 0 +257us[ +257us] +/- 2289us
^? ntp.xtom.com.hk 3 6 3 2 +94us[ +94us] +/- 2866us
^? tanss.it-risch.de 2 6 3 2 +14ms[ +14ms] +/- 179ms
^? coffre.bitschine.fr 2 6 3 2 -20ms[ -20ms] +/- 128ms3.3 Metadata service
[ec2-user@i-012b271b4229728a8 ~]$ curl http://169.254.169.254/latest/meta-data/ami-id
ami-0f6b3e4242c6690f2
[ec2-user@i-012b271b4229728a8 ~]$ curl http://[fd00:ec2::254]/latest/meta-data/ami-id
curl: (28) Failed to connect to fd00:ec2::254 port 80 after 130547 ms: Connection timed out居然超时了，确认这里还需要进一步打开IPv6
aws ec2 modify-instance-metadata-options --instance-id i-012b271b4229728a8 --http-protocol-ipv6 enabled
[ec2-user@i-012b271b4229728a8 ~]$ curl http://[fd00:ec2::254]/latest/meta-data/ami-id
ami-0f6b3e4242c6690f2正常了。
3.4 Amazon VPC DNS Service
[ec2-user@i-012b271b4229728a8 ~]$ cat /etc/resolv.conf
options timeout:2 attempts:5
; generated by /usr/sbin/dhclient-script
nameserver fd00:ec2::253
nameserver 10.0.0.2
注意事项
1. IPv6 Only的实例，究竟是不是没有IPv4？答案是有IPv4，如下
[ec2-user@i-012b271b4229728a8 ~]$ ifconfig
eth0: flags=4163 mtu 9001
inet 169.254.229.223 netmask 255.255.255.255 broadcast 0.0.0.0
inet6 fe80::405:44ff:fe0c:414c prefixlen 64 scopeid 0x20
inet6 2406:da1e:55c:ee01:c8f7:3b17:6323:1a16 prefixlen 128 scopeid 0x0
ether 06:05:44:0c:41:4c txqueuelen 1000 (Ethernet)
RX packets 50762 bytes 67759873 (64.6 MiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 5627 bytes 1098359 (1.0 MiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
lo: flags=73 mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10
loop txqueuelen 1000 (Local Loopback)
RX packets 96 bytes 7520 (7.3 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 96 bytes 7520 (7.3 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0这也就是为什么NTP和Metadata Service可以正常工作的原因。
2. NAT64既可以使IPv6 Only的对象访问互联网资源，也可以访问VPC内的其他内网资源，比如原IPv4的RDS。
3. 补充资料，里面有更多场景的IPv6架构https://docs.aws.amazon.com/whitepapers/latest/ipv6-on-aws/IPv6-on-AWS.html
总结
AWS通过多年的布局，终于在2021 reInvent完善了对IPv6 Only的支持，同时我们也看到今年多个更新都为各个服务增加了IPv6支持。另外以上所有的步骤，均可以在亚马逊云科技中国区域实现。
